目前,为了响应各地质监部门提出的电梯联网、在线监视要求,各地采用无线、以太网线、同轴视频线及随行电缆等手段,开始上马形形色色的传输方案。无线技术最大的问题是网络连接不可靠——无线信号穿透控制室、 梯井能力有限,且采用3G/4G方案还存在成本高昂、辐射过高的问题。以太网线和同轴视频线方案需要重新铺设以太网、同轴视频线,涉及到对特种装备进行再施工问题,其审批复杂、安装成本高,

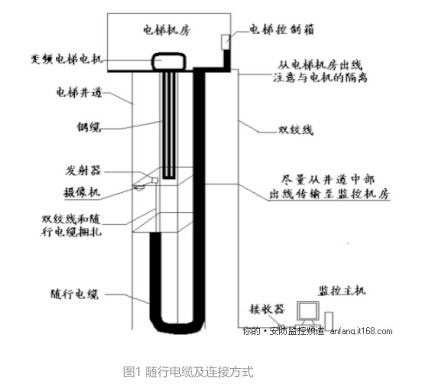

具有可靠性低——一般线缆无法承受持续的折弯损耗,性能低等缺点。随行电缆解决方案是电梯随行电缆在机房与轿顶之间建立控制、照明、空调动力等电气连接,采用特制电缆,耐折弯,梯井高度为10米~300米, 但其并非为高速通信系统设计,导致信号传输衰减大、可用频带低以及相互串扰高。
针对以上问题,云间半导体提出一种基于随行电缆的电梯高速网络信号传输方案,该方案采用云间的宽带电力线载波芯片CR600,基于云间电力载波通信技术,可以在“低速”电缆上进行高速数字信号传输, 该方案采用“Wavelet OFDM”调制解调技术,特点为:
• 最大传输距离为3000米;
• 可用频带为28MHz时,吞吐量可达240Mbps,可用带宽为5MHz时,吞吐量可达35Mbps;
• 支持各类随行电缆;
• 对外提供标准以太网接口;
• 支持IP摄像机、在线监视、广告机等多种业务。
图2展示的是如何利用各类随行电缆实现高速网络连接。在实际施工时,只需将原来供电设备或用电设备接入“网络传输设备”的A口,原随行电缆(通过配线架)接入“网络传输设备”B口即可,具备无现场工程、制作,即插即用等优势。 基于云间电力线载波技术的电梯高速网络信号传输方案具有以下优势:
◆ 应用优势:
直接利用已经铺设好的随行电缆,无需重新施工
• 节省高昂的工程成本;
• 无需复杂的审批手续;
• 简单易行,培训、售后开销很低;
根据客户的实际情况,可在现场灵活选择各类随行电缆
• 备用电缆;
• 照明/空调供电电缆,一般为110V/220VAC。本方案将高速信号与工频供电共缆传输,互不影响;
• 直流备用供电电缆,一般为24V。本方案将高速信号与直流供电共缆传输,互不影响;
• 电梯原设备供电电缆,一般为15V。本方案将高速信号与直流供电共缆传输,互不影响
◆ 成本优势:
• 工程费用低;
• 材料成本低;
• 安装、维护简单,培训成本低;
• 低功耗设计,耗电低
◆ 技术优势:
稳定可靠,抗干扰能力强
• 采用先进的Wavelet OFDM调制解调技术,对各种突发噪声、窄带噪声不敏感;
• 接收机灵敏度可达-130dBm,支持“低速”电缆的长距传输;
• 内置LDPC纠错编码技术;
• 成熟的软件容错设计
电磁辐射低,对其他设备影响极小
• 根据环境变化,自适应调整发射机频带,最低可以降至3MHz,辐射干扰极小;
• 发射机能量低,远低于RS485、RS232等低速系统;
• 时域、频域双正交,频谱蔓延极低;
